海上风园的过滤解决方案

海上发电和HVDC转换器平台

在海上布置的风力涡轮机集群形成了风公园,并利用风力的动能产生可再生能源。风力涡轮机产生的所有电力都需要输送到岸上并连接到电网。在80公里以上的长距离中,最有效的传输方式是使用高压直流电(HVDC),但风力涡轮机产生交流电(AC)。
要将交流转换为HVDC电源,使用HVDC转换器并安装在海上平台上。一旦从风园收集了交流电源,它将将平台上的转换器进入HVDC电源,然后有效地传送到内地。


高压直流变流器平台冷却系统

当从平台上的AC转换到HVDC电力时,在电气部件中产生大量热量。电气部件包括转换器本身,需要冷却以保持效率并避免过热损坏。在平台上,空间有限,因此最有效的冷却方式是使用海水。

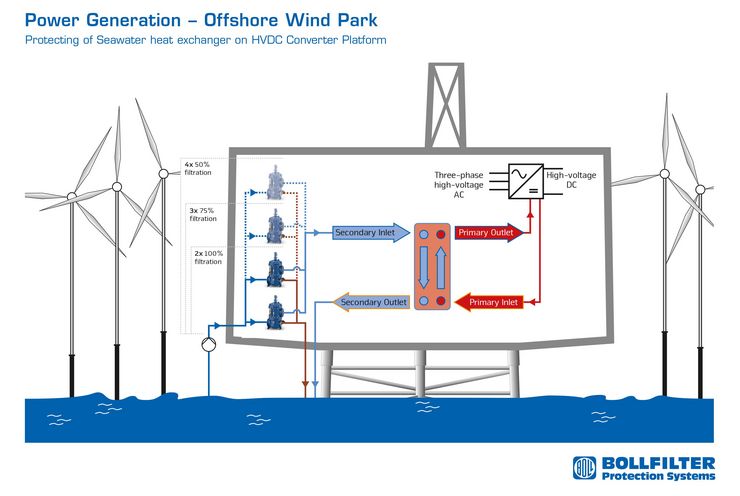

平台上的冷却系统由一个封闭的初级淡水回路和一个开放的海水回路组成,前者用于冷却电气元件,后者用于冷却初级回路。两个冷却回路通过一个水对水的热交换器连接起来。


全自动海水过滤,保护高压频率转换器平台上的热交换器

二次冷却回路中的海水通过像棉铃制自动过滤一样aquaBoll®。这过滤器保护热交换器免受沙子和其他碎片的堵塞并且还通过减少系统中循环的颗粒物来最大化冷却性能。
过滤器并联安装,以确保100%冗余和维护在平台上不间断,可靠的过滤不需要人为干预。保证过滤等级为200μm和500μm,即使是在暴风雨和波涛汹涌的海上当TSS负载高(250mg / L +)时。

HDVC转换器平台上的多年过滤性能

Bollfilters是信任的,并用于在运营的大多数HVDC转换器平台上使用德国北海风公园。它们有助于在Borwin 2,Borwin 3,Helwin 1,Dolwin 3,Dolwin 6和Sylwin 1转换器平台上保持不间断操作。

你的好处:

  • 自动过滤,无需人工干预
  • 最大限度的热交换器冷却性能
  • 最小化冷却系统停机时间
  • 减少冷却系统的维护要求
  • 允许完全远程监控和控制
  • 绝对抵抗海水
  • 可提供海洋级社会认证

应用视频

参考

预览图片:Borwin 2

BorWin 2”

在转换器平台BorWin 2(海上发电的核心部件)上,BOLLFILTER保护板式换热器免受堵塞。
